Penyelesaian Paket 1 Soal UKK 2016

PEMBAHASAN PAKET 1 SOAL UJIAN PRAKTIK KEJURUAN TKJ TP 2015/2016
by http://duniasoftware31.blogspot.co.id/
PEMBAHASAN PAKET 1 SOAL UJIAN PRAKTIK KEJURUAN TKJ TP 2015 2016 – Soal praktik Kejuruan Sudah ada. Pada Soal praktik Kejuruan Paket 1 ini siswa dituntut untuk mampu Merancang bangun dan mengkonfigurasi sebuah PC Server yang berfungsi sebagai Gateway Internet, Web Server dan juga berfungsi sebagai DNS Server. Nah, berikut langkah-langkah nya.

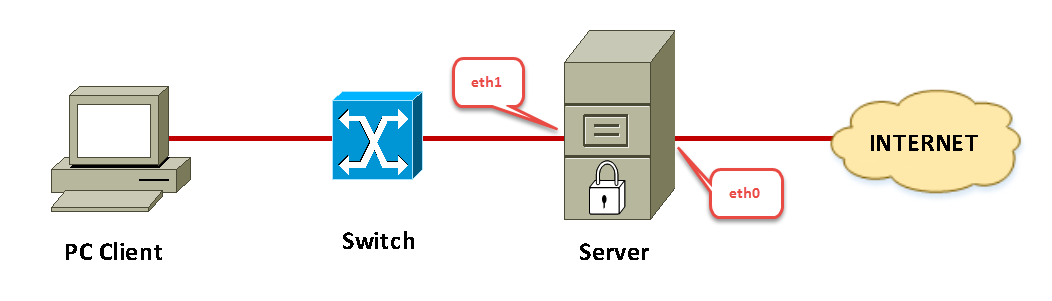

TOPOLOGIAWAL
Gambar 1. Topologi Paket 1
TAHAP 1 Instalasi Debian
Tahapan install debian tidak perlu dibahas karena hampir semua siswa mampu menginstall debian. Namun ada satu catatan yakni saat install debian dalam dialog Software Selection pilih Web Server, DNS Sever, SQL Server dan Standar System

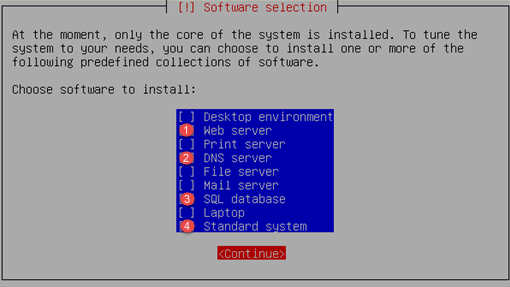

Gambar 2. Pemilihan paket instalasi dengan tasksel
TAHAP 2 Konfigurasi Dasar Debian
Gambar 3. Detil konfigurasi IP Server dan Client
  • Masuk sebagai super user
  • Setting IP Address
  • Edit konfigurasi dengan
root@didit: pico /etc/network/interfaces
  • Sesuaikan IP Address
auto eth0
iface eth0 inet static
        address 192.168.5.1
        netmask 255.255.255.0
        gateway 192.168.5.254
auto eth1
iface eth1 inet static
        address 192.168.100.1
        netmask 255.255.255.248
  • Simpan dengan CTRL+O
  • Coba ping Google.com
  • Setting resolv.conf
  • Edit file /etc/resolv.conf
root@didit:pico /etc/resolv.conf
  • Masukan ip server
nameserver 192.168.100.1
  • Simpan dengan CTRL+O
  • Konfigurasi IP Client dimana komputer yang diinstall Windows
IP Address : 192.168.100.2-6
Subnet Mask : 255.255.255.248
Gateway : 192.168.100.1
DNS 1 : 192.168.100.1
DNS 2 : 8.8.8.8
  • Ping dari Client ke Server > Untuk mengecek apakah Client dan Server Sudah terkoneksi atau belum
  • Buka CMD > Logo Windows+R
  • Ketikan ping 192.168.100.1
C:\Users\Didit> ping 192.168.100.1
  • Jika Reply berarti berhasil, jika RTO cek kembali semuanya
  • Setting Router (ip_forward dan systcl.conf) > Agar fitur Routing pada Debian Aktif
  • Edit file /proc/sys/net/ipv4/ip_forward ubah menjadi angka 1 > simpan
root@didit:pico /proc/sys/net/ipv4/ip_forward
  • Edit file /etc/systcl.conf buka pagar enable net.ipv4.ip_forward=1 > simpan dengan CTRL+O
root@didit:pico /etc/systcl.conf
  • setting iptables
  • iptables -A FORWARD –i eth1 –o eth0 –j ACCEPT > Enter
  • iptables –t nat -A POSTROUTING –o eth0 –j MASQUERADE > Enter
  • simpan iptables rc.local, > Perintah iptables agar bisa di Load kembali walaupun telah direstart
  • Ketikan
root@didit:iptables-save|tee /etc/iptables.sav
  • edit rc.local masukan diatasnya angka 0
  • iptables-restore</etc/iptables.sav
TAHAPAN 3 Melakukan instalasi dan konfigurasi SSH Server, Database Server
Instal menggunakan tasksel, web server, database server(mysql-server), dns server(bind9), ssh server(ubah port ke 1734),Install php dan phpmyadmin,
Gambar 4. Detil soal untuk konfigurasi Server Web dan SSH
Sesuai dengan perintah soal Remote Login menggunakan SSH dengan Port 1734. Karena SSH Server sudah diinstal sewaktu instalasi debian, maka tidak perlu apt-get lagi. Ubah Port SSH
  • edit file /etc/ssh/sshd_config
root@didit:pico /etc/ssh/sshd_config
  • ubah port ke 1734
  • simpan CTRL+O
  • restart /etc/init.d/ssh restart
install mysql-server, untuk menyimpan database Wordpress diperlukan mysql-server
  • Masukan DVD Master instalasi Debian
  • ketik apt-get install mysql-server
root@didit:apt-get install mysql-server
  • masukan password root
Install phpmyadmin, phpmyadmin merupakan aplikasi web agar konfigurasi database lebih mudah, berikut installnya
  • Masukan DVD Master instalasi Debian
  • ketik apt-get install phpmyadmin
root@didit:apt-get install phpmyadmin
  • pilih Apache2
  • kemudian pilih no
  • Masuk ke Client, Buka Browser, ketikan 192.168.100.1/phpmyadmin

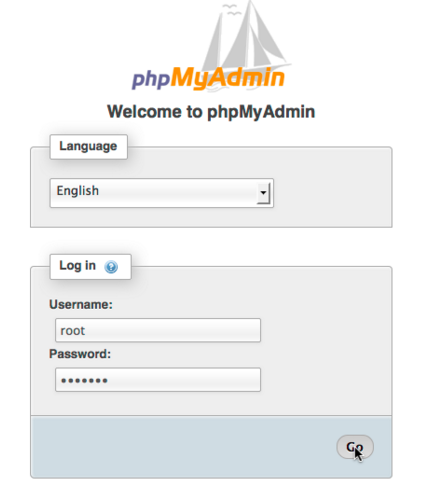

Gambar 5 phpmyadmin berhasil diinstal dan dicek di 192.168.100.1/phpmyadmin lewat client
TAHAP 4 Melakukan instalasi dan konfigurasi PC Server sebagai DNS Server.
Gambar 7. Pembuatan virtual host
Selanjutnya konfigurasi DNS Server. Setting Domain menjadi riska.sekolah.web.id, dimana riska adalah nama siswa.
Konfigurasi named.conf.local

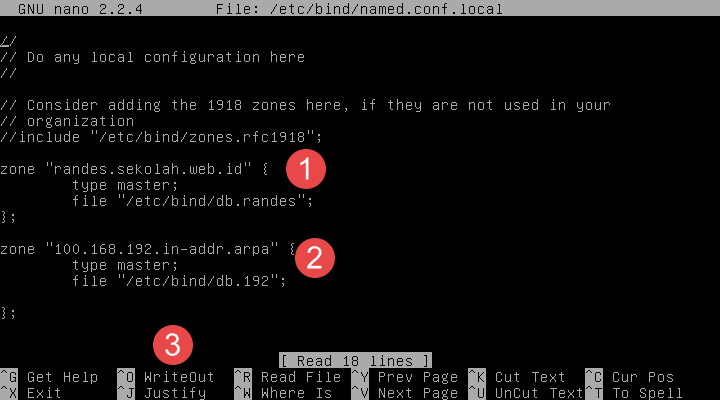

Gambar 8 Edit file named.conf.local
  • edit file /etc/bind/named.conf.local
root@didit:pico /etc/bind/named.conf.local
  • tambahkan
zone "randes.sekolah.web.id" {
        type master;
        file "/etc/bind/db.randes";
};
zone "100.168.192.in-addr.arpa" {
        type master;
        file "/etc/bind/db.192";
};
Konfigurasi db.randes dan db.192
Gambar 9. Konfigurasi db.randes dan db.192
  • copi db.lokal dengan cp db.local db.randes
root@didit: cp db.local db.randes
  • edit db.randes kemudian ubah localhost. menjadi randes.sekolah.web.id. dan tambahkan
www        IN        A        192.168.100.1
Gambar 10. file db.randes
  • copy db.255 dengan cp db.255 db.192
root@didit: cp db.255 db.192
  • edit db.192 ubah localhost. menjadi randes.sekolah.web.id. dan tambahkan
1        IN        PTR        randes.sekolah.web.id
Gambar 11. file db.192
  • Tes dengan ping
root@didit:ping randes.sekolah.web.id
TAHAP 5 Melakukan instalasi dan konfigurasi web berbasis CMS Wordpress.
Gambar 12.Konfigurasi Server Web
Buat direktori di var dengan mkdir www-data
Sesuai dengan perintah soal bahwa Document Root diganti dengan www-data. Document Root itu merupakan tempat Wordpress nanti diletekakkan.
  • Buat Direktori www-data didalam direktori var
root@didit:mkdir /var/www-data/
Gambar 13. Buat direktori www-data
Upload wordpress menggunakan winscp
Untuk mengupload file CMS Wordpress, kita gunakan program Winscp yang mampu mentransfer file ke Server dengan akun ssh tadi
Gambar 13. Masukan host, port, username dan password di winscp
  • Kemudian upload Wordpress.zip ke /var/www-data/

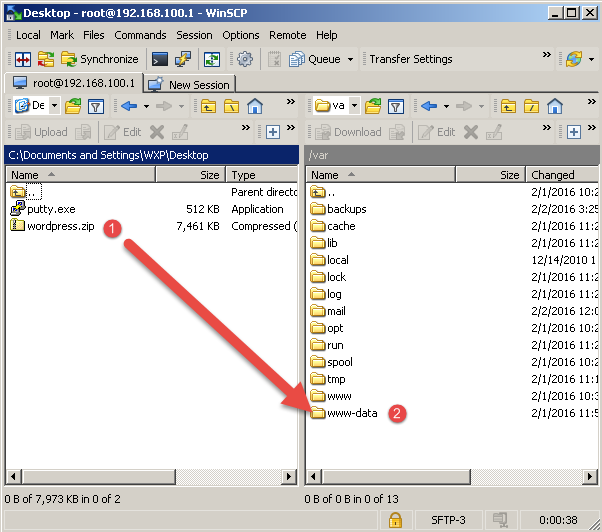

Gambar 13. Upload file wordpress ke direktori www-data
Install aplikasi ekstrak file zip dengan apt-get install unzip
  • Masukkan DVD Debian, kemudian insall aplikasi unzip untuk ekstrak file wordpress.zip di server
root@didit:apt-get install unzip
  • Ekstrak file dengan unzip wordpress.zip
root@didit:unzip wordpress.zip
Edit file wp-config-sample.php
  • Masuk ke /var/www-data/
  • Edit file wp-config-sample.php, rubah menjadi wp-config.php
  • Isikan Database yang dibuat tadi, Username mySQL dan Password MysQL
  • Database : dbwp
  • User:root
  • Password:root

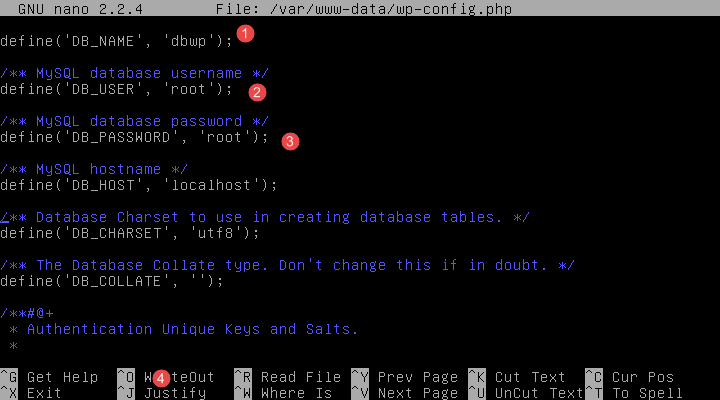

Gambar 14 setting file wp-config
  • Simpan dengan nama wp-config.php
  • Masuk ke direktori /etc/apache2/sites-available/
  • Copy default dengan cp default randes.sekolah.web.id
Microsoft Access 2010

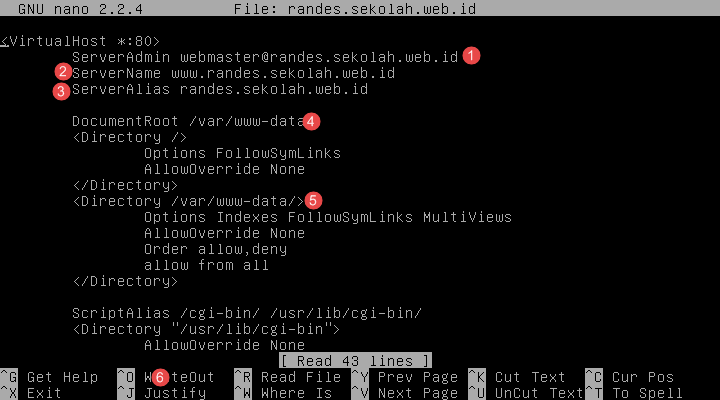

Gambar 15. Edit randes.sekolah.web.id
  • Edit randes.sekolah.web.id
  • Ubah direktori server sehingga menjadi /var/www-data/
  • Tambahkan
ServerName www.randes.sekolah.web.id
ServerAlias randes.sekolah.web.id
  • Non aktifkan situs default dan aktifkan randes.sekolah.web.id
root@didit:a2dissite default
root@didit:reload /etc/init.d/apace2 reload
root@didit:a2ensite randes.sekolah.web.id
root@didit:reload /etc/init.d/apace2 reload
Gambar 16. Konfigurasi randes.sekolah.web.id
Melakukan pengujian fungsi jaringan (sistem koneksi) dan Web Server. Ujicoba dengan mengakses randes.sekolah.web.id. Isikan Site Title Username dan Password. Selamat! Anda Sukses UK TKJ 2016 Paket 1
